TIPOS DE ESTRUCTURAS:

Naturales:  como el esqueleto, el tronco de un árbol, los corales marinos,  las estalagmitas y estalactitas, etc.

Artificiales: son todas aquellas que ha construido el hombre. Aquí aparecen algunas.

Móviles: serían todas aquellas que se pueden desplazar, que son articuladas. Como puede ser el esqueleto, un puente levadizo, una bisagra, una biela, una rueda, etc. Como ejemplo la estructura que sustenta un coche de caballos y un motor de combustión.

Fijas: aquellas que por el contrario no pueden sufrir desplazamientos, o estos son mínimos. Son por ejemplo los pilares, torretas, vigas, puentes.

Pilares: es una barra apoyada verticalmente, cuya función es la de soportar cargas o el peso de otras partes de la estructura. Los principales esfuerzos que soporta son de compresión y pandeo. También se le denomina poste, columna, etc. Los materiales de los que está construido son muy diversos, desde la madera al hormigón armado, pasando por el acero, ladrillos, mármol, etc. Suelen ser de forma geométrica regular (cuadrada o rectangular) y las columnas suelen ser de sección circular.

Vigas: es una pieza o barra horizontal, con una determinada forma en función del esfuerzo que soporta. Forma parte de los forjados de las construcciones. Están sometidas a esfuerzos de flexión.

Muros: van a soportar los esfuerzos en toda su longitud, de forma que reparten las cargas. Los materiales de los que están construidos son variados: la piedra, de fábrica de ladrillos, de hormigón, etc.

Tirantes: es un elemento constructivo que está sometido principalmente a esfuerzos  de tracción. Otras denominaciones que recibe según las aplicaciones son: riostra, cable, tornapunta y tensor. Algunos materiales que se usan para fabricarlos son cuerdas, cables de acero, cadenas, listones de madera.

ESFUERZOS DE LAS ESTRUCTURAS:

De traccción, cuando las fuerzas que actúan sobre la pieza tienden a estirarla, tal y como sucede, por ejemplo, con los cables de un puente colgante.

De compresión, cuando las fuerzas que soporta la pieza tienden a aplastarla, como es el caso, por ejemplo, de los pilares.

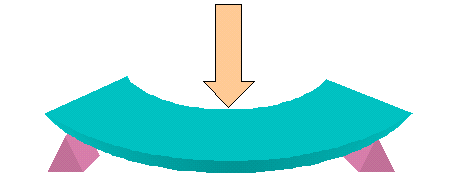

De flexión, cuando las fuerzas que actúan sobre la pieza tienden  a doblarla, como sucede con las vigas.

De corte o cizalladura, cuando las fuerzas que soporta la pieza tienden a cortarla. Este es el tipo de esfuerzo al que están sometidos los puntos de apoyo de las vigas.

De torsión, cuando las fuerzas que soporta la pieza tienden a retorcerla. Este es el caso de los ejes, los cigüeñales y las manivelas.

ALGUNAS IMAGENES:

1-
